KP1402ASSGA

0-10v linjär dimning Isolerad PWM dimningschip

KP1402ASSGA är en mycket exakt och fullt konfigurerad dimmersignalomvandlare. Chipet kan upptäcka olika dimningsingångssignaler (inklusive 0/1-10V, 10-0/1V, 0/1-5V, 5-0/1V spänningsdimningssignaler, 0-100 % duty cycle PWM-signaler och enkel motståndsdimning signaler), och omvandlar insignalen till motsvarande PWM-signal för arbetscykeln. Används för att justera utströmmen för LED-drivrutinen.

KP1402ASSGA har en mängd olika flexibla konfigurationsfunktioner genom det externa motståndet, inklusive utgångsfrekvensen kan ställas in, olika insignaldetekteringsström kan ställas in, motsvarande ingångsdimningssignalspänning eller arbetscykel kan ställas in när DIM OFF, den lägsta uteffekten cykel kan ställas in och dimningsklämmans plats kan ställas in. Reversibel logisk dimning kan ställas in på 0-5/10V och PWM-dimning.

KP1402ASSGA ger en mycket bred driftspänning på 12V till 100V, vilket gör kretsen för strömförsörjningen mycket enklare. KP1402A har även överhettningsskydd, som stoppar utmatningsdimningssignaler när temperaturen är för hög för att förbättra systemets tillförlitlighet.

Huvud funktion

• Bred VCC-driftspänning från 12V till 100V

• Kompatibel med olika dimningslägen:

• Spänningsdimning: 0/1-10V, 10-0/1V, 0/1-5V, 5-0/1V

• PWM-dimning: 0,4k-2kHz

• Motståndsdimning: 0-100kΩ

• Stöder PWM positiv och negativ dimningslogik

• Ingångsstiftets detekteringsström är justerbar

• Frekvensen för den utgående dimningssignalen är kontinuerligt justerbar

• DIM OFF-tröskeln är kontinuerligt justerbar

• Dimpunktens klämpunkt kan justeras

• Minsta utgångsdriftcykel är kontinuerligt justerbar

• Integrerat överhettningsskydd

• Pakettyp SSOP-10

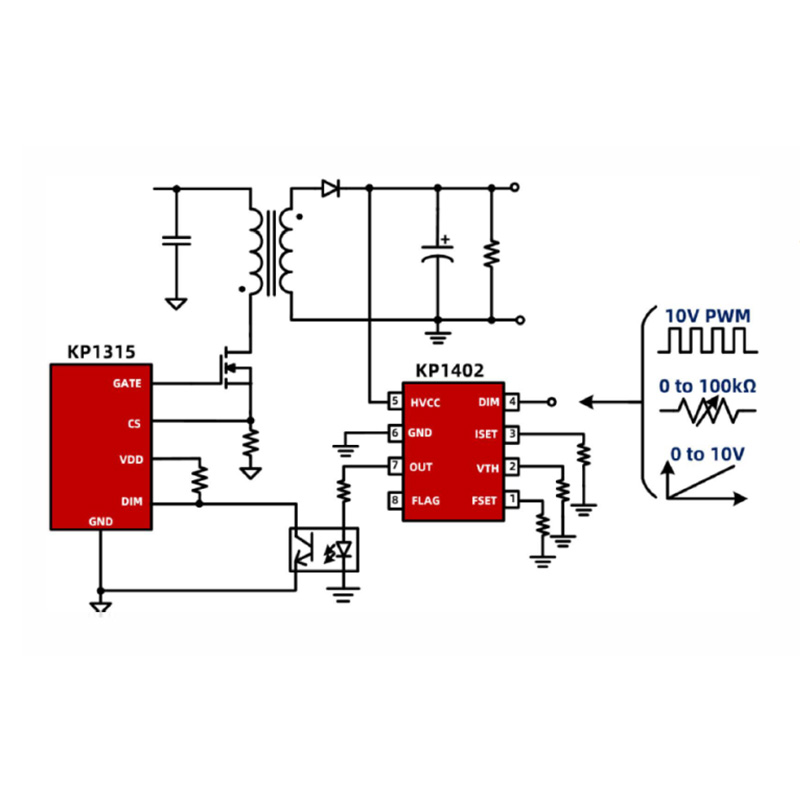

Typisk applikation

• Dimbar LED-drivrutin • Dimmerkontroller • Kommersiell LED-belysning
