KP18068ESPA

PF>0,7, fem fulla högspänningslinjära LED-dimningschip

KP18068ESPA är ett högprecis femvägs LED-linjär konstantströmdimringschip med full spänning, som kan uppfylla kraven i IEC-61000-3-2:2020-specifikationen. I2C-gränssnittet (Inter-Integrated-Circuit Bus) kan användas för att oberoende ställa in storleken på de fem strömmarna och stöder olika dimningslägen. CW-kanalen är analogt dimningsläge, RGB-kanalen stöder analogt dimnings- och chopper-dimningsläge, och varje kanal stöder 1024 grånivådimning för att möta dimningskraven vid olika tillfällen.

CW-kretsen i KP18068ESPA tål 500V och kan drivas direkt av AC-ingång för att driva högspänningslampans bar, den maximala strömmen är 77,5mA; RGB-krets tål spänning 500V, maximal ström 48mA, för att möta högspännings RGB linjär konstantström. KP18068 har fördelen av hög konstant strömnoggrannhet och 0,1 % dimningsdjup.

KP18068ESPA integrerade linjespänningskompensationsfunktion, kompensationspunkt och kompensationslutning har klassificeringsfunktionen, som enkelt kan möta kraven på hög- och lågspänningskonstant effekt utan ytterligare enheter. Samtidigt finns det också en integrerad överhettningsskyddsfunktion, när chiptemperaturen överstiger övertemperaturskyddspunkten kommer chippet automatiskt att minska utströmmen för att säkerställa systemstabilitet.

Huvud funktion

• Uppfyll IEC-61000-3-2:2020 specifikationskraven

• Fem vägs nedbländning

• I2C styr intelligent dimning, stöder fem samtidiga arbeten

• RGB-kanalspänning 500V, maxström 48mA

• CW kanal tål spänning 500V, maximal ström 77,5mA

• Enkelkanals 1024 grånivådimmer, dimdjup 0,1 %

• ±5 % konstant strömutmatningsnoggrannhet mellan chips

• Ultralåg strömförbrukning i standbyläge <20mW

• Integrerad linjespänningskompensation

• RGB-kanal stöder både chopper-dimning och analog dimning

• Integrerad 500V högspänningsströmförsörjningskrets

• Integrerat överhettningsskydd (OTP)

• Förpackningstyp ESSOP-10L

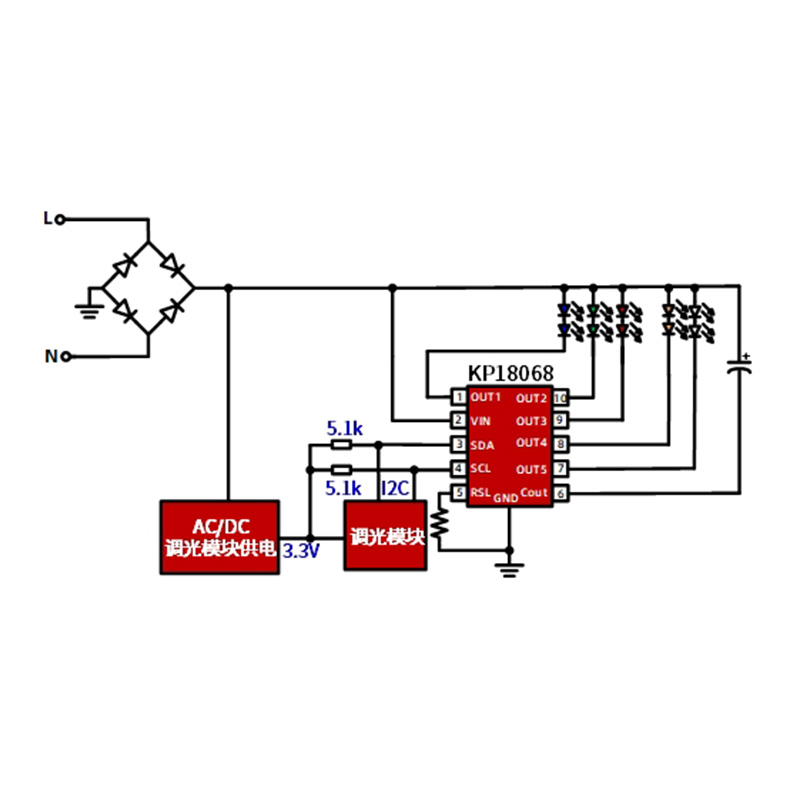

Typisk applikation

• LED smart glödlampa

• Annan LED intelligent belysning m.m
