KP86201

KP86201 en enfas AC steglös hastighetsreglering motordrivning.

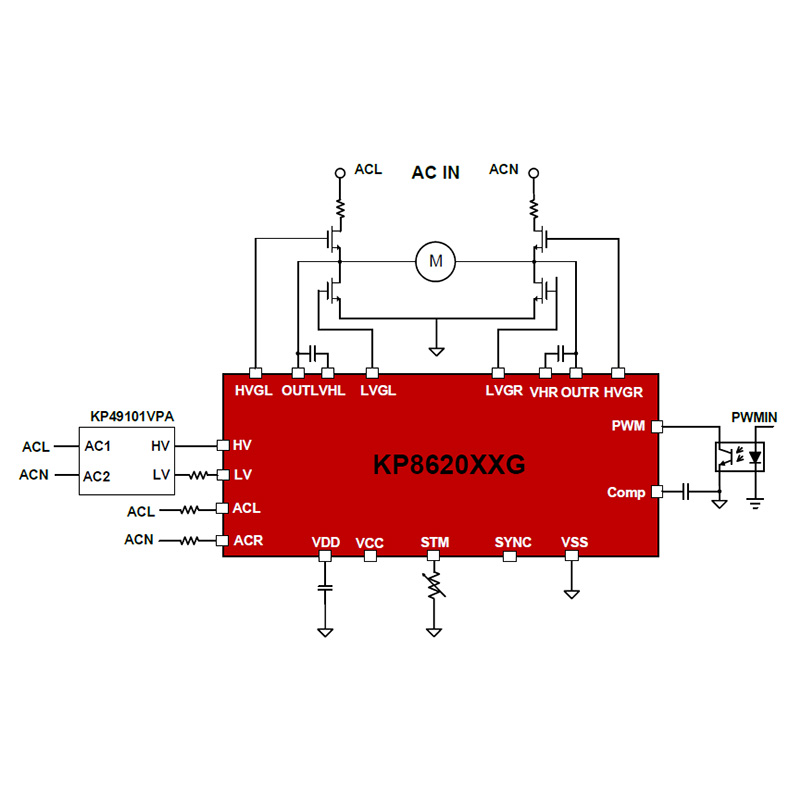

KP8620XXG är en enfas induktionsmotorstyrenhet baserad på arkitekturen Direct AC-AC Converter (DAACTM), som möjliggör steglös hastighetsreglering av enfas AC-motorer med hög effekttäthet, hög effektivitet, hög effektfaktor och låga övertoner. KP8620XXG inbyggd patenterad enfas växelströmsmotorstyrningsalgoritm, integrerad högspänningsfunktion för självförsörjning, inbyggd högspänningsstartdiod, för att uppnå högspännings halvbrygga.

KP8620XXG stöder en mängd olika hastighetskontrollmetoder: PWM, spänning/motstånd och optokopplarhastighetsreglering, samtidigt som den tillhandahåller synkron detekteringssignal för nätspänning. KP8620XXG integrerar kompletta skyddsfunktioner, inklusive: VDD-underspänningsskydd (UVLO), internt överhettningsskydd, strömgräns för cykel för cykel, externt justerbart överhettningsskydd (OTP), mellanarm och kortvägsskydd för bro.

Produktfunktioner:

• Patenterad DAAC®-topologiarkitektur

• Låg THD (<1,5%), mycket lågt brus

• Lämplig för olika typer av enfas AC-motorer

• full belastningseffektivitet upp till 99 %

• Inbyggd AC-spänningssynkron detekteringsfunktion

• Hög effektfaktor

• Högspänningssjälvförsörjning, ingen lågspänningsmatning

• Inbyggd bootstrap högspänningsdrivkrets

• Kompatibel med analog/PWM hastighetsreglering

• Integrerar flera skyddsfunktioner:

• VDD Underspänningsskydd (UVLO)

• Internt överhettningsskydd

• Utgående kortslutningsskydd och utgående kortslutningsskydd till jord

• Externt justerbart överhettningsskydd

• Pakettyperna SOP-24 och SSOP24L(0.635-D1.40)

Produktapplikation:

• Enfas AC-motor

• Golvfläktar, industrifläktar, takfläktar tornfläktar, mobila luftkonditioneringsapparater, luftrenare

• Rökmaskin, friskluftssystem, varmvattenberedare, luftkonditionering
