KP201LGA

Integrerad konstantströmsfunktion, off-line strömläge PWM-kontroller

KP201LGA är en högpresterande PWM-kontroller designad för off-line flyback-strömförsörjning.

Integrerat med den universella primära konstantströmstyrningstekniken, kan chippet stödja intermittent läge och kontinuerligt läge, vilket är lämpligt för isolerade strömförsörjningsapplikationer med konstant strömutgång.

KP201LGA har en intern högprecisions 65kHz switchfrekvensoscillator med polering för att optimera EMI-prestanda. Chipet arbetar i grönt energisparläge och burp-läge och kan få en standby-strömförbrukning på mindre än 75mW.

KP201LGA integrerar kompletta skyddsfunktioner, inklusive: VDD underspänningsskydd (UVLO), VDD överspänningsskydd (OVP), cykel för cykel strömbegränsning, kortslutningsskydd (SCP), överbelastningsskydd (OLP), överhettningsskydd, mjukstart, VDD fastspänning och CS-stiftskydd.

Huvud funktion

• Kan stödja intermittent läge, kontinuerligt läge för den ursprungliga kantkonstantströmstekniken

• ±5 % konstant strömnoggrannhet; ±1 % konstant trycknoggrannhet

• Standby-strömförbrukning <75mW

• Fast 65kHz switchfrekvens

• Grönt energisparläge och hickaläge fungerar

• Ultralåg start- och driftström

• Integrerad jitterfunktion för att optimera EMI

• Integrerad strömlägeskontroll med intern lutningskompensation

• Konstantströmsteknik med integrerad linjespännings- och induktanskompensation

• Integrerat skydd med självåterställningsläge:

• VDD Underspänningsskydd (UVLO)

• VDD-överspänningsskydd (OVP)

• Överhettningsskydd (OTP)

• Strömgräns för cykel för cykel

• Överbelastningsskydd (OLP)

• Kortslutningsskydd (SCP)

• Frontbländning (LEB)

• CS-stiftskydd för öppen krets

• Förpackningstyp SOT23-6L

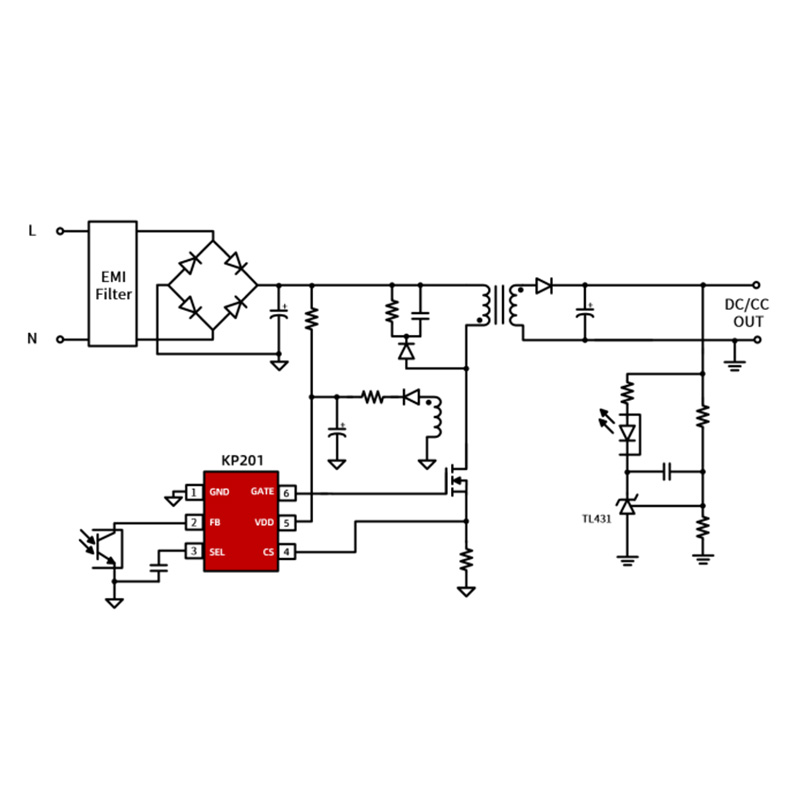

Typisk applikation

• Laddare och adaptrar

• Strömförsörjning för motordrivning
