KP2813ASGA

Hög PF, låg THD, styrning av flygback konstant spänning på primärsidan

KP2813ASGA är en hög effektfaktor, låg total övertonsförvrängning, primär sidokontroll med konstant spänningsstyrning. Chipet har en inbyggd högspänningsstartkrets, som kan uppfylla kraven på snabb start och ultralåg standby.

KP2813ASGA antar kvasi-resonant arbetsläge, systemet har hög arbetseffektivitet, men kan också få bättre EMC-prestanda. Chipet kan ställa in den lägsta arbetsfrekvensen, vilket kan säkerställa stabiliteten hos utspänningen under villkoret av fullt belastningsområde och uppfylla kraven på låg standby-förlust. KP2813A är utrustad med en steg-justerbar adaptiv utspänningsbegränsningsmekanism för att påskynda den dynamiska lastresponsen för att möta behoven hos olika applikationer.

KP2813ASGA är helt integrerad med skyddsfunktioner, inklusive: VDD Underspänningsskydd (VDD UVLO), VDD Överspänningsskydd (VDD OVP), ingångsunderspänningsskydd (BOP), utgångsöverspänningsskydd (OVP), utgång underspänningsskydd (UVP), cykelströmgräns (OCP), Onormalt överströmsskydd (AOCP), överbelastningsskydd (OLP), kortslutningsskydd (SCP), inbyggt överhettningsskydd (OTP), frontbländning (LEB), etc.

Huvudsak

• Hög effektivitet i kvasi-resonansläge

• Full spänningseffektfaktor >0,95, THD<8 %

• De graderade övertonerna uppfyller IEC61000-3-2 klass C

• Inbyggd högspänningsstartkrets, systemstarttid <300ms

• Utgångskonstant trycknoggrannhet < ±3 %

• Utmatningsfunktion för snabb dynamisk justering

• Ultralåg start- och driftsström, strömförbrukning i standbyläge <50mW

• Inkapsling typ SOP-8

• Integrerade skyddsfunktioner:

• VDD överspänning/underspänningsskydd (VDD OVP/UVLO)

• Utgångsöverspänningsskydd (OVP)

• Ingångsunderspänningsskydd (BOP)

• Överhettningsskydd (OTP)

• Veckoperiod Aktuellt skydd (OCP/AOCP)

Utgångshortslutningsskydd (SCP)

• Överbelastningsskydd (OLP)

• Frontbländning (LEB)

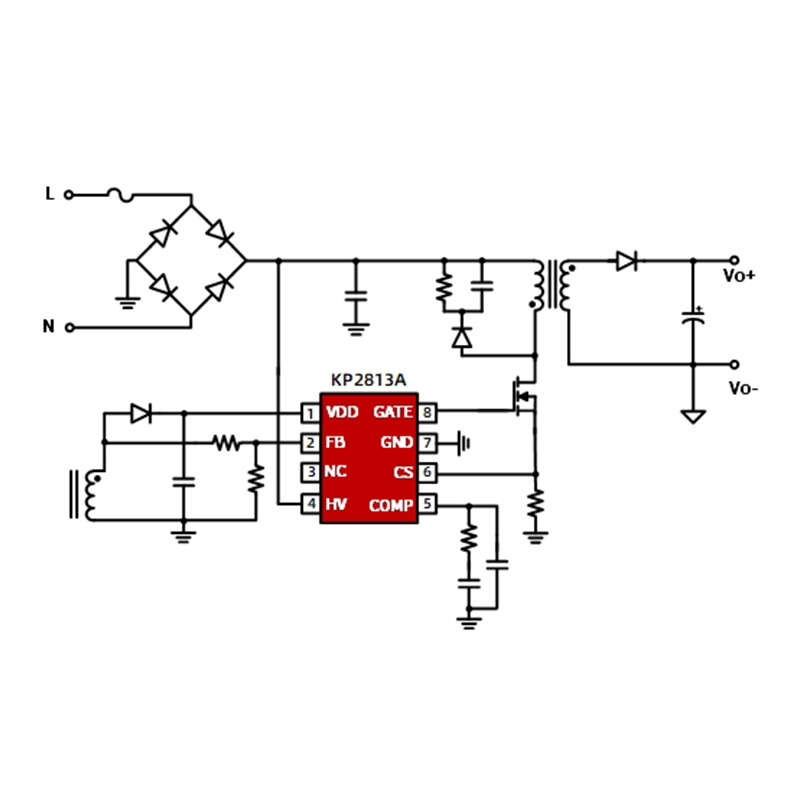

Typisk tillämpning

• Intelligent belysning, landskapsbelysning

• Konstant spänning extern strömförsörjning
