AS1631

Halvbrygga Resonant LLC kontrollchip

AS1631 är en resonansbrytande effektregulator baserad på en halvbrygga LLC-resonantomvandlare. Chipet integrerar högspänningsstart, detektering av strömavbrott och X kondensatorurladdningsfunktioner för att möta kraven på snabb start och ultralågt standbyläge. AS1631 integrerar en halvbrygga för att direkt utmata en 50 % duty cycle komplementär drivning. Chippet har en inbyggd VCO-oscillator med hög precision med en maximal arbetsfrekvens på 350kHz. Chipet integrerar funktionen för adaptiv dödzonskontroll för att säkerställa nollspänningen på (ZVS) på strömbrytarröret, vilket förbättrar systemets effektivitet. Samtidigt är den kapacitiva zonskyddsfunktionen integrerad för att undvika broarmen rakt igenom och hård switch, vilket förbättrar systemets tillförlitlighet.

Dessutom kan chippet styras till lågt standbyläge av en extern signal, vilket minskar systemets standbyförlust. AS1631 är helt integrerad med skyddsfunktioner, inklusive: VDD överspänning/underspänningsskydd (VDD OVP/UVLO), VBT underspänningsskydd (VBT UVP), AC överspänning och ingångs underspänningsskydd (LOVP & HV/BR BOP), överbelastningsskydd (OLP) ), och resonatoröverströmsskydd (CBC OCP / SOCP), utgångsöverströmsskydd (OCP), kapacitanszonskydd, SEL-stifts kortslutningsskydd, överhettningsskydd (OTP).

Huvudsak

• VCO-kontroll med hög precision

• Stöder maximal frekvens 350kHz

• Integrerad 650V halvbrygga

• Integrerad högspänningsstartfunktion

• Adaptiv dödzonstidskontroll

• Funktionen för mjukstart är konfigurerbar

• Integrerad detektering av strömavbrott och X kondensatorurladdning

• Stöd PFC-fria designapplikationer

• Normalt arbetsläge eller låg standbyläge kan konfigureras

• Inkapsling typ SOP-16

• Integrerade skyddsfunktioner:

• VDD överspänning/underspänningsskydd (VDD OVP/UVLO)

• VBT Underspänningsskydd (VBT UVP)

• HV-stiftingång Underspänningsskydd (HV BOP)

• BR stift konfigurerbar ingång Underspänningsskydd (BR BOP)

• AC-överspänningsskydd (LOVP)

• Överbelastningsskydd (OLP)

• Kavitetsström Cykliskt överströmsskydd (CBC OCP)

• Output Overcurrent Protection (OCP)

• Kapacitivt områdesskydd

• SEL stift öppen kortslutningsskydd

• Överhettningsskydd (OTP)

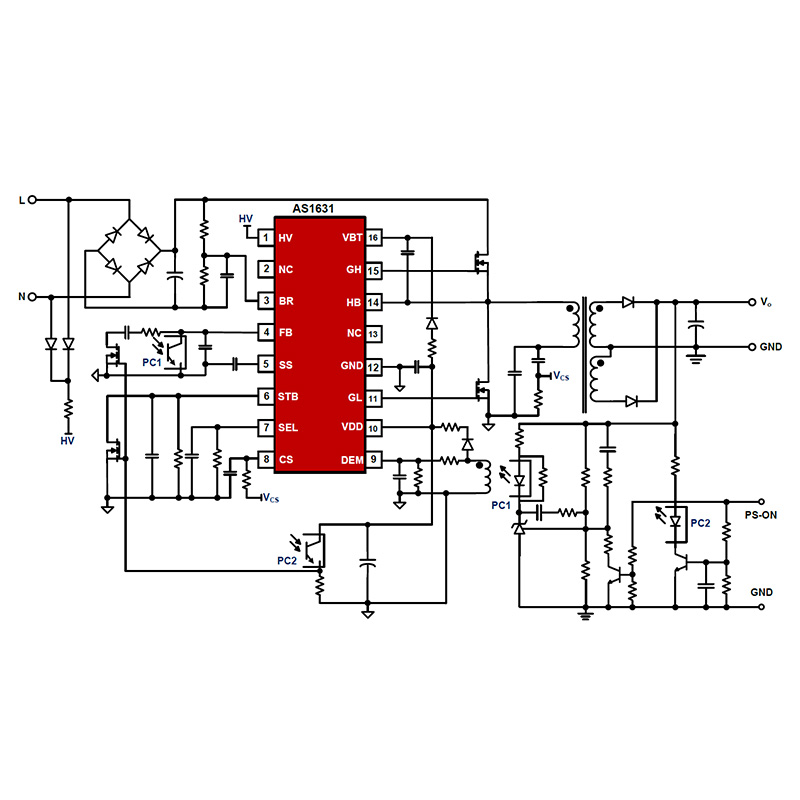

Typisk tillämpning

• Strömförsörjning för TV-kortkort

• LED-applikationer

• Adapter strömförsörjning

• Öppen, server och annan strömförsörjning
