AS2780

Hög PF, låg THD, primär sidostyrning kvasi-resonant flyback konstant spänningsregulator

AS2780 är en utgångsregulator med konstant spänning med hög effektfaktor, låg total övertonsdistorsion och styrning på primärsidan. Chipet har en inbyggd högspänningsstartkrets, som kan uppfylla kraven på snabb start och ultralåg standby.

AS2780 antar kvasi-resonant arbetsläge, systemet har hög arbetseffektivitet, men kan också få bättre EMC-prestanda. Chipet kan ställa in den lägsta driftsfrekvensen, vilket kan säkerställa att systemets utspänning inte driver under lätta pseudobelastningsförhållanden och uppfyller kraven för låg standbyförlust.

KP2813 inbyggd adaptiv utspänningsbegränsande mekanism, snabbar upp lastdynamisk respons för att möta olika applikationsbehov. AS2780 är helt integrerad med skyddsfunktioner, inklusive: VDD-underspänningsskydd (VDD UVLO), VDD-överspänningsskydd (VDD OVP), ingångsunderspänningsskydd (BOP), utgångsöverspänningsskydd (OVP), utgångsunderspänningsskydd (UVP), cykelström Limit (OCP), Abnormal Overcurrent Protection (AOCP), överbelastningsskydd (OLP), kortslutningsskydd (SCP), inbyggt överhettningsskydd (OTP), frontblindning (LEB) etc.

Huvudsak

• Hög effektivitet i kvasi-resonansläge

• Full spänningseffektfaktor >0,95, THD<10 %

• De graderade övertonerna uppfyller IEC61000-3-2 klass C

• Inbyggd snabb mjukstart, systemstarttid <500ms

• Utgångskonstant trycknoggrannhet ±3 %

• Integrerad 650V högspänningsstart och strömförsörjningskrets

• Ultralåg start- och driftsström, strömförbrukning i standbyläge <50mW

• Inkapsling typ SOP-8

• Integrerade skyddsfunktioner:

• VDD överspänning/underspänningsskydd (VDD OVP/UVLO)

• Utgångsöverspänningsskydd (OVP)

• Ingångsunderspänningsskydd (BOP)

• Överhettningsskydd (OTP)

• Veckoperiod Aktuellt skydd (OCP/AOCP)

• Output Short Circuit Protection (SCP)

• Överbelastningsskydd (OLP)

• Frontbländning (LEB)

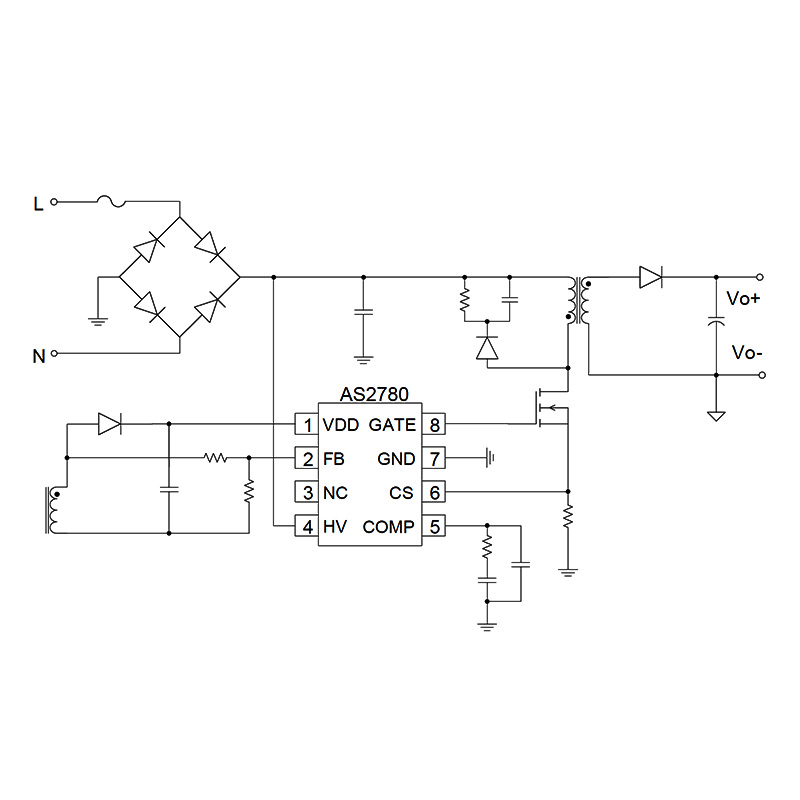

Typisk tillämpning

• Intelligent belysning, landskapsbelysning

• Konstant spänning extern strömförsörjning
