CW1131

Hög prestanda, låg kostnad off-line PWM-kontrollomkopplare

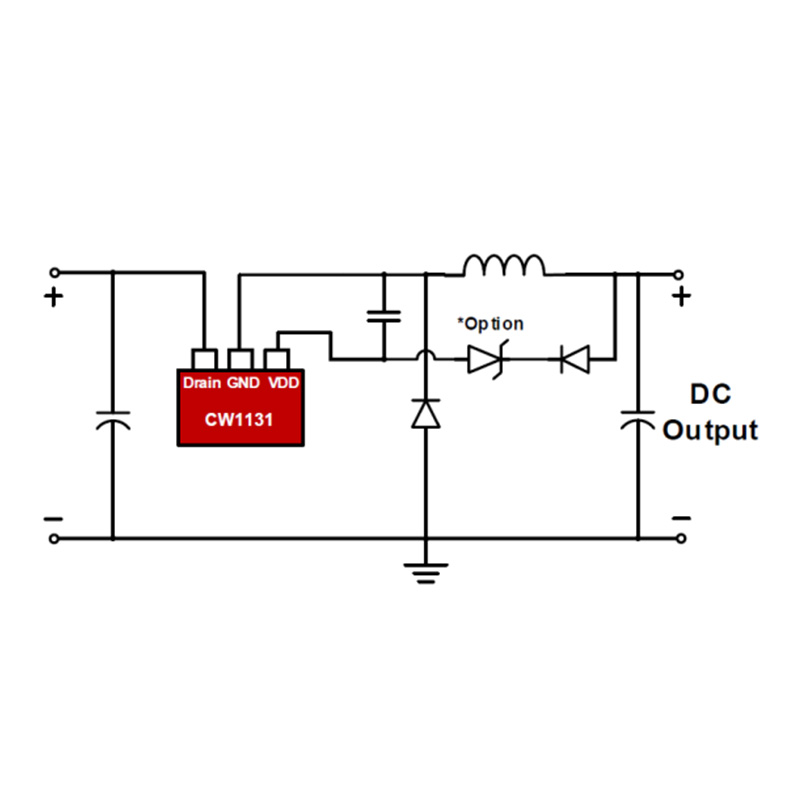

CW1131 är en oisolerad, högintegrerad och billig PWM-strömbrytare för buck- och lyftkretsar. CW1131 använder en högspänningsprocess med enkel skiva som integrerar en 500V högspännings-MOSFET och en styrenhet som styrs genom att byta toppströmsläge på samma skiva. Hög precision 5V standardutgång garanteras i hela spänningsingångsområdet.

Inuti chippet är chipets minsta Toff-tid fixerad till 32us och det finns en buffertfunktion, som optimerar EMI-effekten under förutsättning att den säkerställer uteffekten. Samtidigt är chippet designat med tungt och tungt belastningsläge, vilket enkelt kan få en standby-strömförbrukning på mindre än 50mW. CW1131 integrerar kompletta skyddsfunktioner: VDD underspänningsskydd, cykel för cykel strömgräns, onormalt överströmsskydd, överhettningsskydd, överbelastningsskydd och kortslutningsskydd.

Huvudsak

• Hög precision 5V standardutgång

• Integrerad 500V högspännings MOSFET och högspänningsstartkrets

• Integrerad provtagningsmotstånd, låg systemkostnad

• Stöder applikationer med ultralåg spänning (mer än 15V).

• stöder ned- och nedstegningskretsar

• byte av toppströmslägeskontroll

• Ultralåg strömförbrukning i standbyläge mindre än 50 mW

• Ultralåg arbetsström, stöder liten VDD-kondensator

• Integrerad mjukstartskrets

• Integrerade skyddsfunktioner:

• Överbelastningsskydd (OLP)

• Överhettningsskydd (OTP)

• Cycle by Cycle Current Limit (OCP)

• Onormalt överströmsskydd (AOCP)

• Frontbländning (LEB)

• VDD Underspänningsskydd

• Paket SOT23-3L
