KP15051SPA

Hög prestanda, låg kostnad off-line PWM-kontrollströmbrytare

KP15051SPA-serien är en högpresterande, billig PWM-styrd strömbrytare för offline-tillämpningar med låg effekt nedtrappning med enkla perifera kretsar och färre komponenter. Samtidigt kan de inbyggda högspännings-MOSFET:erna förbättra systemets överspänningstolerans.

Till skillnad från traditionella PWM-styrenheter har KP15051SPA inga fasta klockdrivna MOSFET:er, och systemets växlingsfrekvens kan justeras automatiskt efter belastningen. Samtidigt använder chippet multi-mode PWM-kontrollteknik, vilket effektivt förenklar den perifera kretsdesignen, förbättrar den linjära justeringshastigheten och lastjusteringshastigheten och eliminerar det hörbara bruset i systemarbetet. Dessutom kan det interna gränsvärdet för detektering av toppström justeras automatiskt i enlighet med det faktiska belastningsförhållandet, vilket effektivt kan minska standbyströmförbrukningen i tomgångstillstånd.

KP15051SPA integrerar kompletta skyddsfunktioner med självåterställning: VDD underspänningsskydd, cykel för cykel strömgräns, utgående överspänningsskydd, överhettningsskydd, överbelastningsskydd och VDD överspänningsskydd.

Huvudsak

• Integrerad 500V högspännings MOSFET och högspänningsstartkrets

• Optimera lätt belastningsljud och förbättra systemets anti-interferensförmåga

• Flerlägeskontroll, inget ljud fungerar

• Stöder ned- och nedtrappningstopologi

• Standard 12V-utgång (FB fotupphängning)

• Standby-strömförbrukning <50mW

• Bra linjär justeringshastighet och lastjusteringshastighet

• Integrerad mjukstartskrets

• Interna skyddsfunktioner:

• Överbelastningsskydd (OLP)

• Cycle Current Limit (OCP)

• Utgångsöverspänningsskydd (OVP)

• VDD-överspännings-, underspännings- och spänningsklämmaskydd

• Inkapsling typ SOP-8

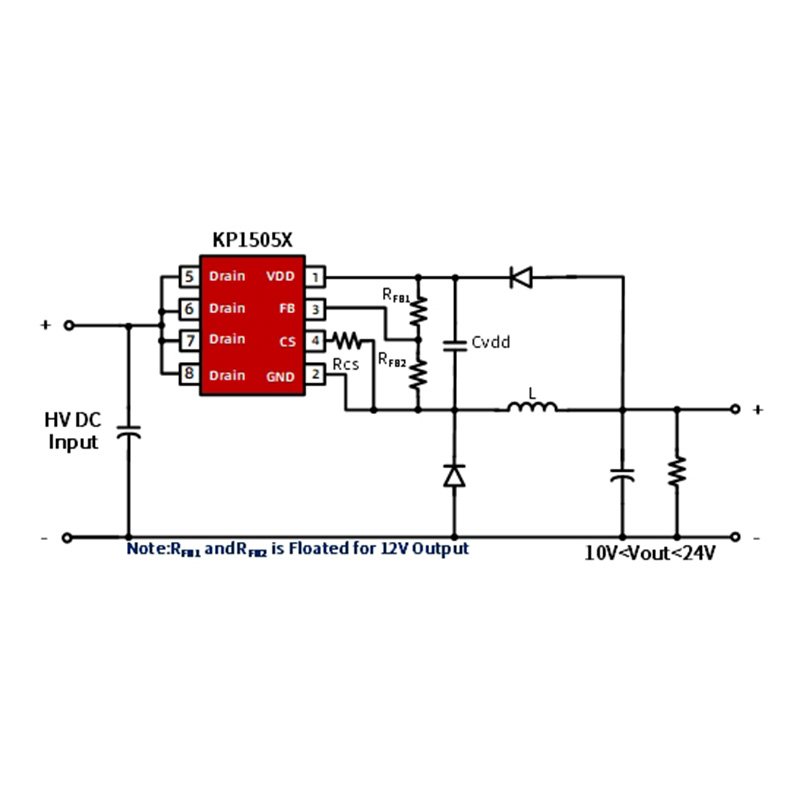

Typisk tillämpning

• Intelligent belysning
