KP35026VGA

Låg kostnad, snabb dynamisk respons off-line PWM-kontrollströmbrytare

KP35026VGA är en högpresterande och låg kostnad PWM-styrd strömbrytare för 3,3V-drivna applikationer med enkla perifera kretsar och få komponenter. Samtidigt kan de inbyggda IC-högspännings-MOSFET:erna förbättra systemets överspänningstolerans.

Till skillnad från traditionella PWM-kontroller har KP35026VGA inga fasta MOSFET-enheter med klockdrift, och systemets växlingsfrekvens kan justeras automatiskt med ändring av belastning. Chipet använder multi-mode PWM-kontrollteknik och dynamisk responsoptimeringskrets, vilket effektivt förbättrar den dynamiska responsförmågan, optimerar den linjära justeringshastigheten och lastjusteringshastigheten och minskar det hörbara bruset i systemet avsevärt. Dessutom kan det interna gränsvärdet för detektering av toppström justeras automatiskt i enlighet med det faktiska belastningsförhållandet, vilket effektivt kan minska standbyströmförbrukningen i tomgångstillstånd.

KP35026VGA integrerar kompletta skyddsfunktioner med självåterställning: VDD underspänningsskydd, utgångsöverspänningsskydd, cykel för cykel strömgräns, onormalt överströmsskydd, överhettningsskydd och överbelastningsskydd.

Huvudsak

• Fast utgång 3,3V

• Snabb dynamisk respons för att uppfylla kraven för WIFI-strömförsörjning

• Strömförbrukning i standby utan belastning är mindre än 20mW

• Integrerad kontinuerlig strömdiod

• Integrerad 500V högspännings MOSFET och högspänningsstartkrets

• Upp till 45kHz switchfrekvens

• Flerlägeskontroll, inget ljud fungerar

• Stöder ned- och nedtrappningstopologi

• Bra linjär justeringshastighet och lastjusteringshastighet

• Integrerad mjukstartskrets

• Interna skyddsfunktioner:

• Överbelastningsskydd (OLP)

• Cycle Current Limit (OCP)

• Onormalt överströmsskydd (AOCP)

• Utgångsöverspänningsskydd (OVP)

• Övertemperaturskydd (OTP)

• Inkapsling typ SOP-4

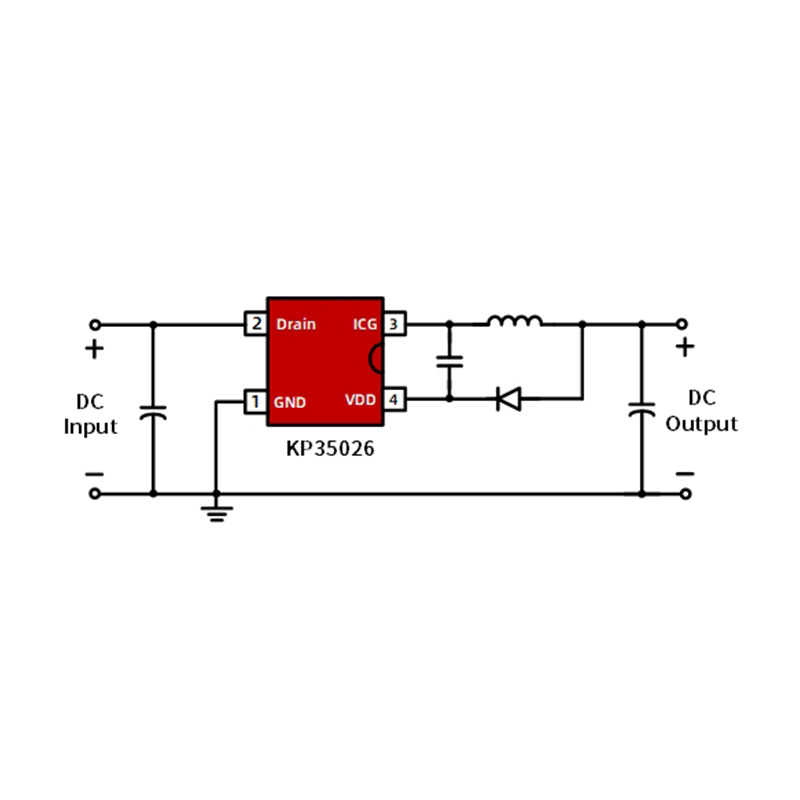

Typisk tillämpning

• Smart belysning/WIFI strömförsörjning
