NE1189 är ett dubbelkanaligt synkron likriktare (SR)-styrenhet IC högpresterande system.
LLC synkront likriktarchip

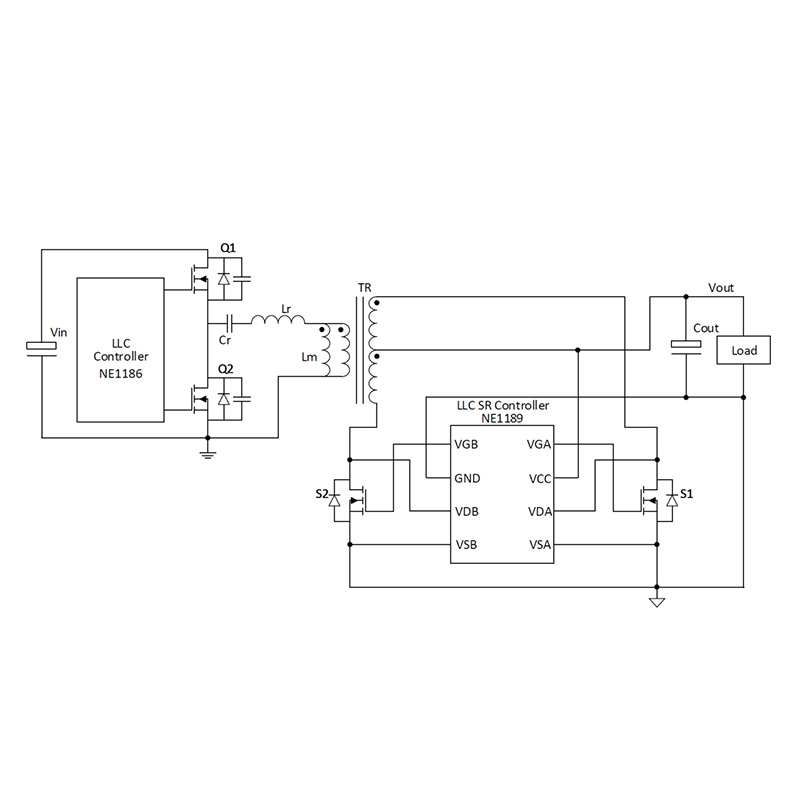

NE1189 är ett högpresterande IC-system för synkron likriktare (SR) med två kanaler. Genom att använda lämplig grinddrivningsmetod och oberoende samplade ingångar för att uppnå maximal effektivitetsbelastning i alla situationer, arbetar NE1189 över ett brett utbud av spänningar från 4,7 V till 38 V, ultralåg statisk ström och tvåkanals drivkretsar för LLC-resonans. omvandlare sekundära transformatorlindningar med centrumuttag. Extremt låg 10 ns avstängningsfördröjningstid och hög sjunkdrivström (~2,5A) förbättrar SR VDS-spänningen.
Den unika VG-klämkretsen fungerar bra för att förhindra VG från att passera genom VD-stiftet utan VCC genom att snabbt stiga, vilket undviker primärsidan och sekundärsidan när systemet startas om SR VCC fortfarande är under 2V. NE1189 har en ordentlig logisk skyddsfunktion, intern logisk låsning och tvåfas förreglingstid kan göra systemet mer tillförlitligt.
• Brett VCC-spänningsområde som arbetar från 4,7V-38V
• Ultralåg statisk ström < 90uA
• Förhindrar att DCM-ringar utlöser fel och 10 ns snabb avstängning
• Alla femte värden som är kompatibla med VGA/VGB-klämkrets MOSFETs när VCC är under 2V
• VDA- och VDB-stift stödjer negativ spänningstoppreduktion till -3V
• Differentiella ingångar för induktiva emissioner och källspännings-MOSFET-transistorer för varje SR
• Inbyggt tvåkanaligt logiskt lås
• Adaptiva grinddrivrutiner för maximal effektivitet
